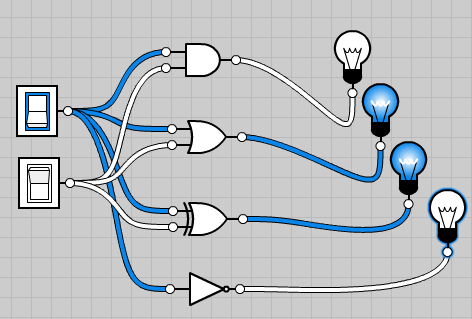

Las Compuertas Lógicas son circuitos electrónicos conformados internamente por transistores que se encuentran con arreglos especiales con los que otorgan señales de voltaje como resultado o una salida de forma booleana, están obtenidos por operaciones lógicas binarias (suma, multiplicación). También niegan, afirman, incluyen o excluyen según sus propiedades lógicas. Estas compuertas se pueden aplicar en otras áreas de la ciencia como mecánica, hidráulica o neumática.
Compuerta AND

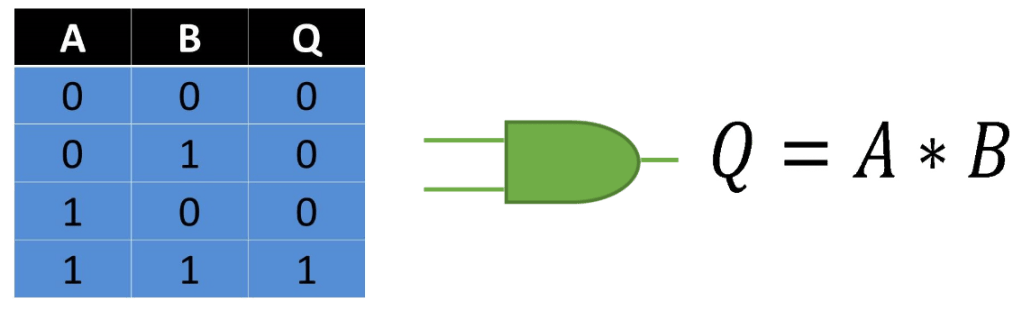

Esta compuerta es representada por una multiplicación en el Algebra de Boole. Indica que es necesario que en todas sus entradas se tenga un estado binario 1 para que la salida otorgue un 1 binario. En caso contrario de que falte alguna de sus entradas con este estado o no tenga si quiera una accionada, la salida no podrá cambiar de estado y permanecerá en 0. Esta puede ser simbolizada por dos o más interruptores en serie de los cuales todos deben estar activos para que esta permita el flujo de la corriente.
Compuerta OR

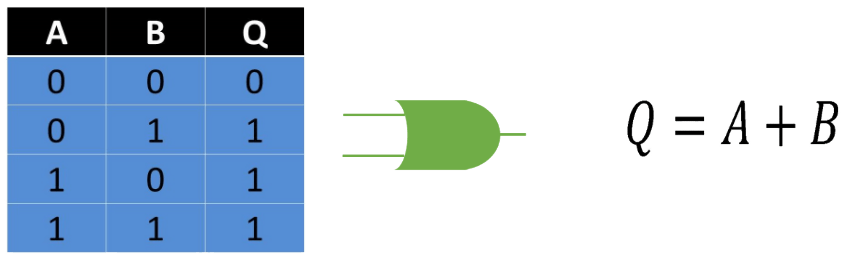

En el Algebra de Boole esta es una suma. Esta compuerta permite que con cualquiera de sus entradas que este en estado binario 1, su salida pasara a un estado 1 también. No es necesario que todas sus entradas estén accionadas para conseguir un estado 1 a la salida pero tampoco causa algún inconveniente. Para lograr un estado 0 a la salida, todas sus entradas deben estar en el mismo valor de 0. Se puede interpretar como dos interruptores en paralelo, que sin importar cual se accione, será posible el paso de la corriente.
Compuerta NOT
En este caso esta compuerta solo tiene una entrada y una salida y esta actúa como un inversor. Para esta situación en la entrada se colocara un 1 y en la salida otorgara un 0 y en el caso contrario esta recibirá un 0 y mostrara un 1. Por lo cual todo lo que llegue a su entrada, será inverso en su salida.
Compuerta NAND
También denominada como AND negada, esta compuerta trabaja al contrario de una AND ya que al no tener entradas en 1 o solamente alguna de ellas, esta concede un 1 en su salida, pero si esta tiene todas sus entradas en 1 la salida se presenta con un 0.
Cuáles son los esquemas de conexión?
Un diagrama electrónico, también conocido como unesquema eléctrico o esquemático es una representación pictórica de un circuito eléctrico. … A diferencia de un esquema de diagrama de bloques o disposición, un esquema de circuito muestra la conexión real mediante cables entre los dispositivos
Estas tablas pueden construirse haciendo una interpretación de los signos lógicos, ¬ , ∧ , ∨ , → , ↔ ,como: no, o, y, si…entonces, sí y sólo si, respectivamente. La interpretación corresponde al sentido que estas operaciones tienen dentro del razonamiento.
Puede establecerse una correspondencia entre los resultados de estas tablas y la deducción lógico matemática. En consecuencia, las tablas de verdad constituyen un método de decisión para chequear si una proposición es o no un teorema.
Para la construcción de la tabla se asignará el valor 1(uno) a una proposición cierta y 0 (cero) a una proposición falsa.
Negación: El valor de verdad de la negación es el contrario de la proposición negada.
Disyunción: La disyunción solamente es falsa si lo son sus dos componentes.
Conjunción: Solamente si las componentes de la conjunción son ciertas, la conjunción es cierta.
Condicional: El condicional solamente es falso cuando el antecedente es verdadero y el consecuente es falso. De la verdad no se puede seguir la falsedad.
Se denomina tautología una proposición que es cierta para cualquier valor de verdad de sus componentes. Por tanto, la última columna de su tabla de verdad estará formada únicamente por unos.
Contradicción es la negación de una tautología, luego es una proposición falsa cualesquiera sea el valor de verdad de sus componentes. La última columna de la tabla de verdad de una contradicción estará formada únicamente por ceros.
